Descripción General
La Línea NEA Vertical es un equipo de diseño robusto concebido para ser montado directamente sobre fosas, depósitos o paredes. Sus elementos de bombeo operan permanentemente sumergidos en el fluido, garantizando una succión constante y eficiente.

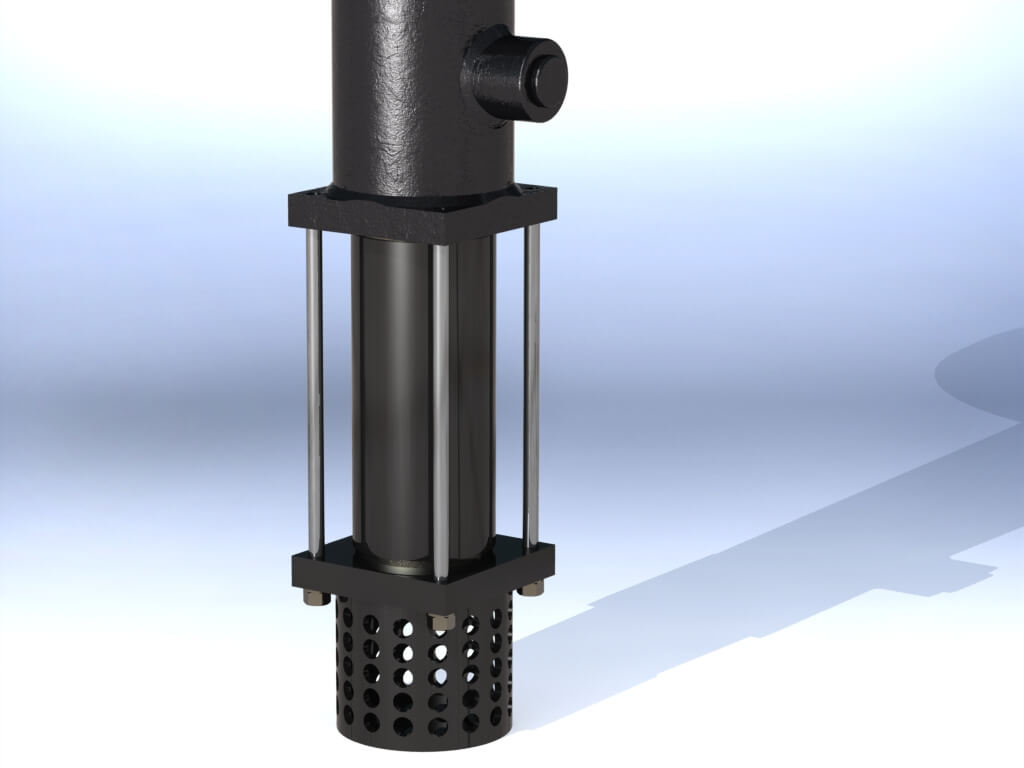

Su construcción de línea industrial permite el manejo de fluidos agresivos, neutrales, de muy alta viscosidad y con gran contenido de partículas sólidas (hasta 70 mm) o fibras. Incluye un cedazo en la succión y brida plantillada para un anclaje seguro y libre de turbulencias.
Especificaciones Técnicas
| Caudal Máximo | Hasta 128 m³/h (563 US GPM) |
|---|---|
| Presión Diferencial | Hasta 24 bar (348 psi) | Versiones de 1, 2 o 4 etapas |
| Temperatura de Trabajo | Hasta 140° C (284° F) |
| Viscosidad Admitida | De 1 a 1.000.000 cP |
| Tamaño de Sólidos Admisible | Hasta 70 mm (2.75 pulgadas) |
| Fijación y Montaje | Brida de apoyo plantillada s/ ANSI B16.5 #150 FF |
| Configuración de Acople | Monoblock con linterna adaptadora (eje hueco y chaveta) o a Eje Libre |
| Orientación de Descarga | Carcasa de descarga a 90° con succión por extremo axial (cedazo) |
- Baterías de transferencia y reproceso de fluidos.
- Vaciado de Tanques de sumidero (Drain Sumps) y Piletas API.
- Extracción en Knock Out Drums (KOD) y bombeo de condensados.
- Efluentes industriales con muy alta carga de sólidos o fibras.
- Operaciones de carga y descarga de camiones y sistemas PIAS.

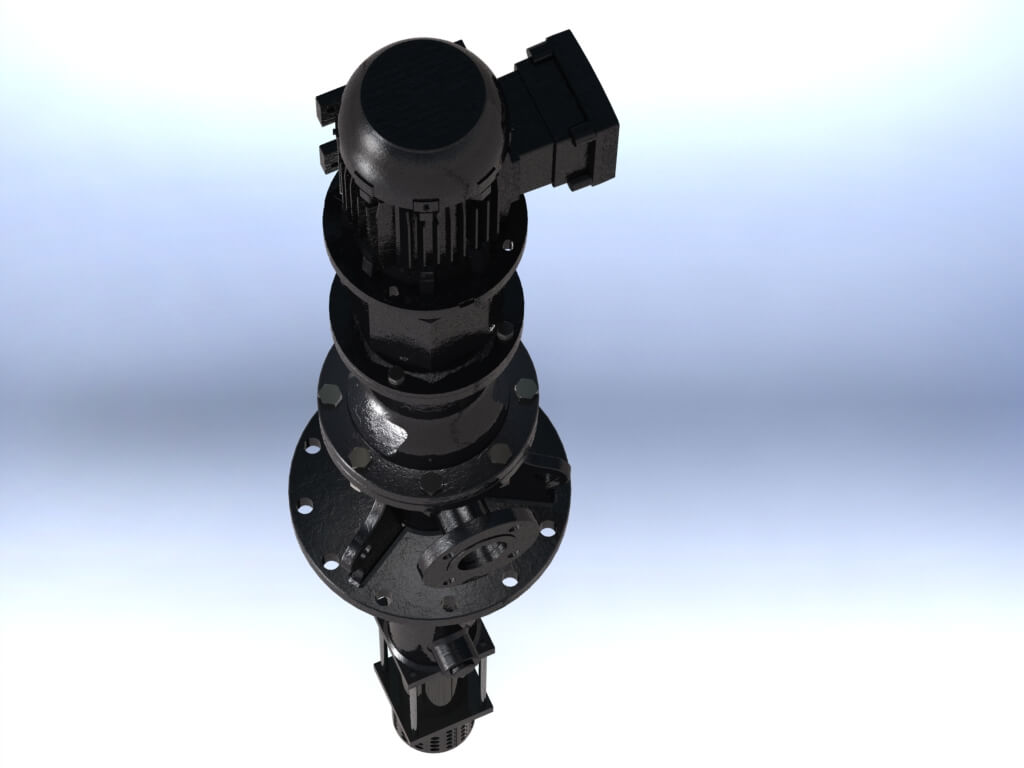

El accionamiento (motor-reductor) se acopla de manera directa y concéntrica a la bomba a través de una linterna adaptadora, empleando un eje macizo estándar. Esta arquitectura asegura que todos los esfuerzos axiales sean absorbidos por el rodamiento de la bomba, protegiendo el motor y entregando un bombeo libre de turbulencias que protege la estructura del fluido.
¿Por qué elegir la NEA Vertical?
